Hệ thống thủy lực là bộ phận quan trọng nhất trên xe nâng, một sơ đồ hệ thống thủy lực xe nâng bao gồm các thành phần chính như bơm thủy lực, van phân phối, xi lanh nâng, xi lanh nghiêng, bình chứa dầu và các đường ống dẫn dầu. Hệ thống này sử dụng áp suất của chất lỏng để thực hiện các chức năng nâng, hạ và nghiêng càng nâng.
Bài viết này giúp bạn hiểu sơ đồ để vận hành an toàn, bảo trì hiệu quả và xử lý sự cố nhanh chóng trong quá trình sử dụng xe nâng.
Tổng quan và các thành phần chính của sơ đồ hệ thống thủy lực xe nâng
Hệ thống thủy lực xe nâng sử dụng nguyên lý Pascal (áp suất tạo ra trên chất lỏng được truyền đi nguyên vẹn) để biến năng lượng cơ học thành công năng mạnh mẽ.
Các thành phần cốt lõi của sơ đồ thủy lực xe nâng
Một sơ đồ hệ thống thủy lực xe nâng cơ bản bao gồm các bộ phận chính sau:
- Bình chứa dầu: Là nơi lưu trữ dầu thủy lực, từ đây dầu được hút vào bơm và sau khi hoàn thành chu trình làm việc thì quay trở lại.
- Bơm thủy lực: Được dẫn động bởi động cơ xe nâng (ví dụ động cơ diesel hoặc điện), có nhiệm vụ hút dầu từ bình chứa và tạo áp suất cao.
- Bộ van phân phối (van điều khiển): Cho phép điều hướng dòng dầu áp suất cao đến các xi lanh chức năng khác nhau – nâng, hạ, nghiêng.
- Van an toàn: Được lắp để giới hạn áp suất tối đa trong hệ thống, bảo vệ các bộ phận khỏi hư hỏng do quá tải.
- Van tiết lưu một chiều (van điều chỉnh tốc độ): Kiểm soát tốc độ dòng dầu, giúp điều chỉnh tốc độ di chuyển của càng nâng.
- Xi lanh nâng: Khi được cấp dầu áp suất, xi lanh nâng thúc piston đi lên để nâng càng và tải trọng. Khi hạ, dầu chảy ngược.
- Xi lanh nghiêng: Dùng cho chức năng nghiêng càng về phía trước hoặc phía sau, hỗ trợ xếp hoặc lấy hàng.
- Hệ thống đường ống dẫn dầu: Các đường ống (ống cứng và ống mềm) kết nối các bộ phận với nhau, hình thành một mạch kín dẫn dầu.
- Lưới lọc (bộ lọc dầu thủy lực): Lọc các cặn bẩn trong dầu trước khi dầu được hút vào bơm, bảo vệ hệ thống khỏi hạt gây mòn.

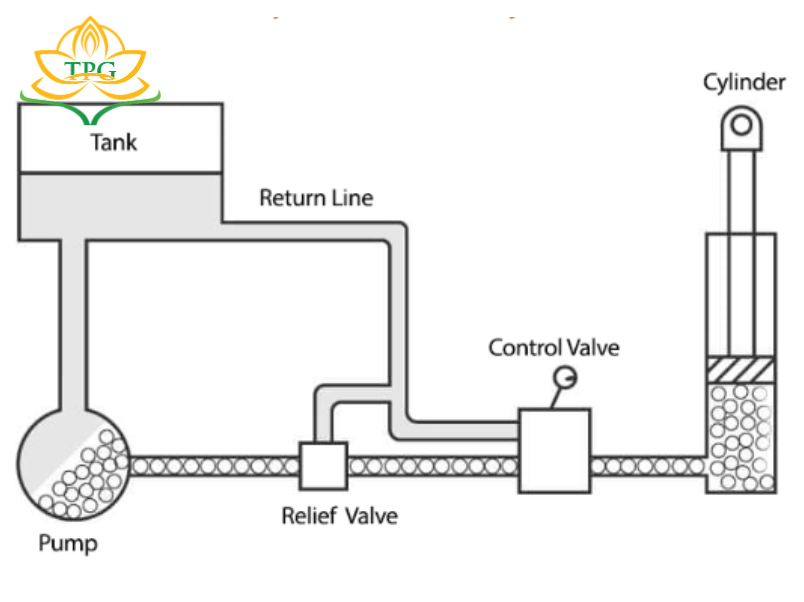

Sơ đồ hệ thống thủy lực xe nâng và nguyên lý hoạt động
Nguyên lý hoạt động cơ bản của hệ thống được thực hiện theo một chu trình khép kín, đảm bảo dòng dầu được luân chuyển liên tục:
Chu trình dòng dầu
Sơ đồ nguyên lý hoạt động tuân theo trình tự sau:
- Hút dầu: Dầu thủy lực được hút từ Bình chứa dầu, đi qua Lưới lọc để loại bỏ tạp chất.
- Tạo áp suất: Bơm thủy lực hút dầu sạch và tạo ra áp suất cao.
- Điều hướng: Dầu áp suất cao được đưa đến Bộ van phân phối (Luôn có Van an toàn giới hạn áp suất ở đây).
- Thực hiện chức năng: Khi người vận hành tác động vào cần gạt, van phân phối sẽ mở đường dầu tới Xi lanh nâng hoặc Xi lanh nghiêng tương ứng, tạo lực đẩy piston.
- Hồi dầu: Dầu sau khi tạo lực đẩy (đã qua sử dụng) sẽ được dẫn ngược từ van phân phối và các xi lanh theo đường ống hồi quay trở lại Bình chứa dầu, sẵn sàng cho chu trình tiếp theo.
Cơ chế thực hiện chức năng nâng/hạ và nghiêng
- Nâng: Van phân phối mở, dầu áp suất cao đi vào đáy Xi lanh nâng, đẩy piston và càng nâng đi lên.
- Hạ: Van phân phối mở đường cho dầu chảy ngược lại về bình chứa. Van tiết lưu một chiều sẽ kiểm soát tốc độ hồi dầu, giúp càng nâng hạ xuống từ từ, an toàn.
- Nghiêng: Van phân phối điều khiển dòng dầu đẩy piston của Xi lanh nghiêng, làm cột buồm (mast) nghiêng về phía trước (để xếp hàng) hoặc phía sau (để giữ hàng hóa ổn định khi di chuyển).
Vai trò của các van quan trọng trong hệ thống
Các van đóng vai trò kiểm soát chính xác dòng chảy, đảm bảo hiệu suất và sự an toàn tuyệt đối.
- Vai trò của van an toàn: Van an toàn có chức năng giới hạn áp suất tối đa trong toàn hệ thống. Nếu áp suất vượt quá mức thiết kế (thường là 150-200 bar), van sẽ tự động mở để xả một phần dầu về bình chứa, bảo vệ bơm, xi lanh và đường ống khỏi bị quá tải, nứt vỡ.
- Vai trò của van tiết lưu: Van tiết lưu một chiều được lắp đặt để kiểm soát tốc độ dòng dầu chảy, đặc biệt quan trọng trong việc điều chỉnh tốc độ hạ càng nâng và tốc độ nghiêng cột buồm, giúp thao tác êm ái và chính xác, tránh gây rung lắc hoặc rơi hàng hóa.

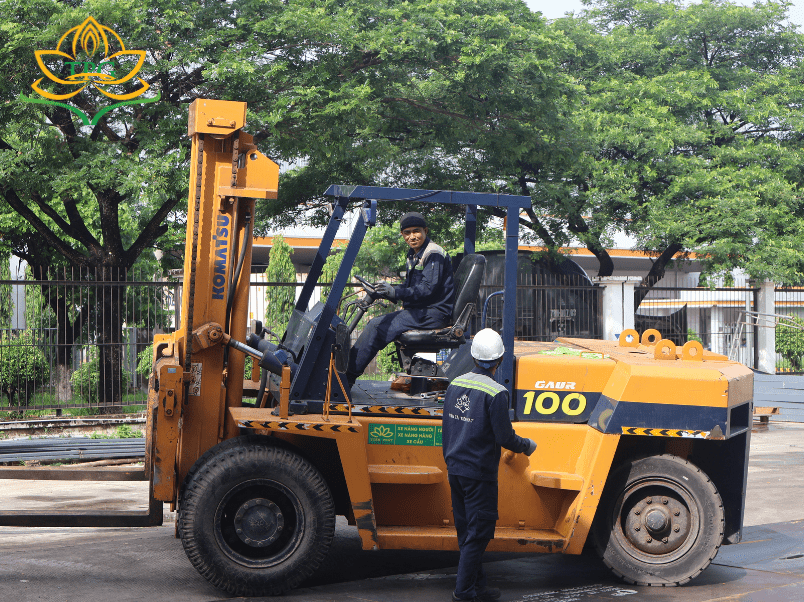

Lợi ích của sơ đồ hệ thống thủy lực xe nâng trong kho bãi
Việc áp dụng một hệ thống thủy lực thiết kế chuẩn và vận hành đúng cách mang lại nhiều lợi ích:
- Nâng hạ mạnh mẽ và nhanh chóng: Hệ thống có khả năng nâng tải lớn, giảm thời gian xếp dỡ.
- Vận hành êm ái và ổn định: Việc sử dụng dầu thủy lực cùng xi lanh và ống dẫn phù hợp giúp giảm hệ số rung lắc, tiếng ồn.
- Tiết kiệm chi phí bảo trì và tăng tuổi thọ thiết bị: Khi sử dụng hệ thống đúng cách và bảo dưỡng tốt, các bộ phận bền hơn, ít hỏng.
- Tăng tính an toàn lao động: Với van an toàn, cảm biến quá tải, hệ thống có thể ngăn ngừa rủi ro rơi tải hoặc mất kiểm soát.
Lưu ý bảo dưỡng hệ thống thủy lực xe nâng
Để hệ thống thủy lực hoạt động ổn định và lâu bền, cần lưu ý các công việc bảo dưỡng sau:
- Kiểm tra và thay dầu thủy lực định kỳ (ví dụ dầu ISO VG 46). Dầu phải đảm bảo sạch và đạt thông số kỹ thuật.
- Kiểm tra van phân phối, van một chiều, xi lanh nâng/xi lanh nghiêng định kỳ để phát hiện rò rỉ, hỏng gioăng, hỏng piston.
- Vệ sinh bơm, ống dẫn và hệ thống lọc để loại bỏ cặn và đảm bảo dòng dầu thông suốt.
- Tuân thủ tải trọng nâng, vận hành đúng kỹ thuật – tránh nâng quá tải, sử dụng linh kiện thay thế chuẩn.
- Kiểm tra áp suất hệ thống và thiết bị an toàn (van an toàn, cảm biến) để đảm bảo hoạt động trong ngưỡng cho phép.
Kết luận
Bài viết vừa rồi, Xe Nâng Tiến Phát đã cung cấp cái nhìn tổng thể và chi tiết về sơ đồ hệ thống thủy lực xe nâng, từ khái niệm, cấu tạo đến nguyên lý hoạt động, lợi ích và bảo dưỡng. Với hiểu biết này, người vận hành, kỹ thuật viên hoặc quản lý kho bãi sẽ có cơ sở để đánh giá, vận hành và bảo trì hệ thống thủy lực một cách an toàn và hiệu quả. Nếu bạn đang tìm cách tối ưu hóa hiệu suất xe nâng hoặc chuẩn bị cho công tác bảo trì, việc nắm rõ sơ đồ và nguyên lý là rất quan trọng.
