Động cơ chổi than và động cơ không chổi than là hai loại động cơ điện một chiều (DC) phổ biến. Động cơ chổi than sử dụng chổi carbon để truyền điện, còn động cơ không chổi than dùng mạch điện tử để điều khiển từ trường.
Bài viết này giải thích rõ ràng định nghĩa, cấu tạo, nguyên lý hoạt động của hai loại động cơ, kèm ví dụ thực tế từ xe nâng và dụng cụ cầm tay. Đọc tiếp để biết sự khác biệt để chọn loại phù hợp cho xe nâng.
Động cơ chổi than và động cơ không chổi than là gì?
Động cơ chổi than

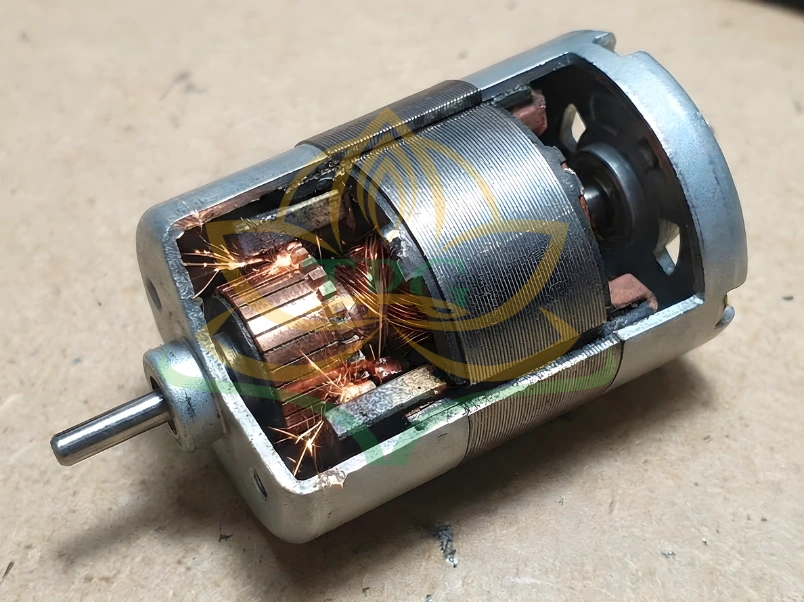

Động cơ chổi than (brushed DC motor) là động cơ điện một chiều sử dụng chổi than carbon tiếp xúc với cổ góp để truyền dòng điện từ nguồn tĩnh sang phần quay.
Cấu tạo gồm:
- Stator: nam châm vĩnh cửu hoặc cuộn dây tạo từ trường cố định.
- Rotor: cuộn dây quấn quanh lõi sắt, nối với cổ góp (commutator) – vòng kim loại chia thành nhiều đoạn.
- Chổi than: thanh carbon hoặc hỗn hợp đồng-carbon, được lò xo ép sát cổ góp để dẫn điện.
- Trục quay và vòng bi.
Động cơ không chổi than
Động cơ không chổi than (brushless DC motor – BLDC) là động cơ điện một chiều sử dụng bộ điều khiển điện tử và cảm biến để điều khiển từ trường mà không cần tiếp xúc cơ học.
Cấu tạo gồm:
- Stator: cuộn dây quấn lệch 120 độ tạo từ trường xoay.
- Rotor: nam châm vĩnh cửu (thường là neodymium) gắn trên trục.
- Bộ điều khiển ESC (Electronic Speed Controller): xử lý tín hiệu từ cảm biến Hall để cấp điện theo thứ tự.
- Cảm biến Hall: phát hiện vị trí rotor để đồng bộ từ trường.
Nguyên lý hoạt động của hai loại động cơ
Nguyên lý hoạt động động cơ chổi than
Động cơ chổi than hoạt động dựa trên tiếp xúc cơ học giữa chổi than và cổ góp để đảo chiều dòng điện trong rotor.
Quy trình:
- Dòng điện DC từ nguồn đi qua chổi than, tiếp xúc cổ góp, cấp vào cuộn dây rotor.
- Từ trường rotor tương tác với từ trường stator, tạo lực quay (lực Lorentz).
- Khi rotor quay, cổ góp trượt dưới chổi than, tự động đảo chiều dòng điện để duy trì hướng quay liên tục.
- Ma sát giữa chổi than và cổ góp sinh nhiệt, tia lửa và tiếng ồn.
Ví dụ: Trong xe nâng điện dùng động cơ chổi than, khi nâng pallet 2 tấn, ma sát chổi than tạo nhiệt cao, đòi hỏi hệ thống làm mát tốt. Nếu chổi than mòn, xe có thể rung lắc hoặc mất lực nâng.
Nguyên lý hoạt động động cơ không chổi than
Động cơ không chổi than hoạt động dựa trên từ trường điện tử, không có tiếp xúc cơ học.
Quy trình:
- Cảm biến Hall phát hiện vị trí nam châm rotor.
- Bộ điều khiển ESC nhận tín hiệu từ cảm biến, cấp dòng điện theo thứ tự vào ba pha stator (lệch 120 độ).
- Từ trường stator xoay vòng, hút và đẩy nam châm rotor quay theo.
- Không có ma sát vật lý, không sinh tia lửa, nhiệt độ thấp hơn.
Ví dụ: Trong xe nâng điện dùng động cơ không chổi than, khi nâng hàng 3 tấn liên tục 8 giờ, motor giữ nhiệt độ ổn định, không rung, giúp xe di chuyển êm và tiết kiệm pin 20–30% so với loại chổi than.
So sánh ưu nhược điểm giữa động cơ chổi than và động cơ không chổi than
Động cơ chổi than có chi phí thấp và dễ sửa chữa, nhưng tuổi thọ ngắn do mòn chổi than. Ngược lại động cơ không chổi than mang lại hiệu suất cao và tuổi thọ dài, nhưng chi phí ban đầu cao hơn.
Ưu nhược điểm động cơ chổi than
Ưu điểm:
- Giá thành sản xuất thấp, giúp xe nâng hoặc dụng cụ cầm tay có giá bán cạnh tranh (thường rẻ hơn 40–60% so với loại không chổi than).
- Dễ sửa chữa: chỉ cần thay chổi than carbon khi mòn, chi phí thay thế khoảng 200.000–500.000 VNĐ tùy kích cỡ.
- Linh hoạt với nguồn điện biến đổi: chạy tốt với pin lithium hoặc nguồn điện không ổn định, phù hợp xe nâng dùng pin cũ hoặc hệ thống solar trực tiếp.
Nhược điểm:
- Chổi than mòn nhanh: tuổi thọ trung bình 500–1.500 giờ vận hành (tương đương 1–2 năm nếu dùng 8 giờ/ngày), phải thay định kỳ.
- Hiệu suất chỉ đạt 75–80%: mất năng lượng do ma sát chổi than và cổ góp, sinh nhiệt cao (thường nóng hơn 15–25°C so với loại không chổi than).
- Tạo tiếng ồn và tia lửa điện: dễ gây nguy cơ cháy nổ ở môi trường kho bãi có bụi dễ cháy, đồng thời làm giảm độ êm khi vận hành xe nâng.
Ưu nhược điểm động cơ không chổi than
Ưu điểm:
- Hiệu suất đạt 85–90%: giảm tiêu thụ điện 20–30% so với động cơ chổi than, giúp pin xe nâng kéo dài thời gian sử dụng.
- Tuổi thọ cao: không có bộ phận mòn cơ học, trung bình 3.000–5.000 giờ vận hành (gấp 3–5 lần loại chổi than).
- Vận hành êm, ít nhiệt: không tạo tia lửa, tiếng ồn thấp, phù hợp kho bãi kín hoặc môi trường cần độ chính xác cao.
- Ít bảo dưỡng: không cần thay chổi than định kỳ, chỉ kiểm tra mạch điện tử và cảm biến Hall.
Nhược điểm:
- Giá thành cao: động cơ và bộ điều khiển ESC làm tăng giá xe nâng hoặc dụng cụ khoảng 50–100% so với loại chổi than.
- Phụ thuộc nguồn điện ổn định: nếu điện áp pin giảm đột ngột, mạch ESC có thể ngừng hoạt động, cần pin lithium chất lượng cao.
- Sửa chữa phức tạp: khi mạch hỏng, chi phí thay thế thường 2–4 triệu VNĐ, đòi hỏi kỹ thuật viên chuyên môn.
Bảng so sánh ưu nhược điểm hai loại động cơ
| Tiêu chí | Động cơ chổi than | Động cơ không chổi than |
| Hiệu suất | 75–80% | 85–90% |
| Tuổi thọ trung bình | 500–1.500 giờ | 3.000–5.000 giờ |
| Tiêu thụ điện | Cao hơn 20–30% | Thấp hơn 20–30% |
| Nhiệt độ vận hành | Cao (nóng hơn 15–25°C) | Thấp |
| Tiếng ồn & rung | Cao | Thấp |
| Tia lửa điện | Có (nguy cơ cháy nổ) | Không |
| Bảo dưỡng | Thay chổi than định kỳ (500 giờ) | Ít bảo dưỡng, kiểm tra mạch định kỳ |
| Chi phí ban đầu | Thấp (rẻ hơn 40–60%) | Cao (đắt hơn 50–100%) |
| Chi phí sửa chữa | Thấp (200–500k thay chổi) | Cao (2–4 triệu thay mạch) |
| Ứng dụng xe nâng phù hợp | Xe giá rẻ, dùng thỉnh thoảng (Hangcha) | Xe cao cấp, vận hành liên tục (Toyota, Komatsu) |
Ứng dụng thực tế của động cơ chổi than và không chổi than trong xe nâng

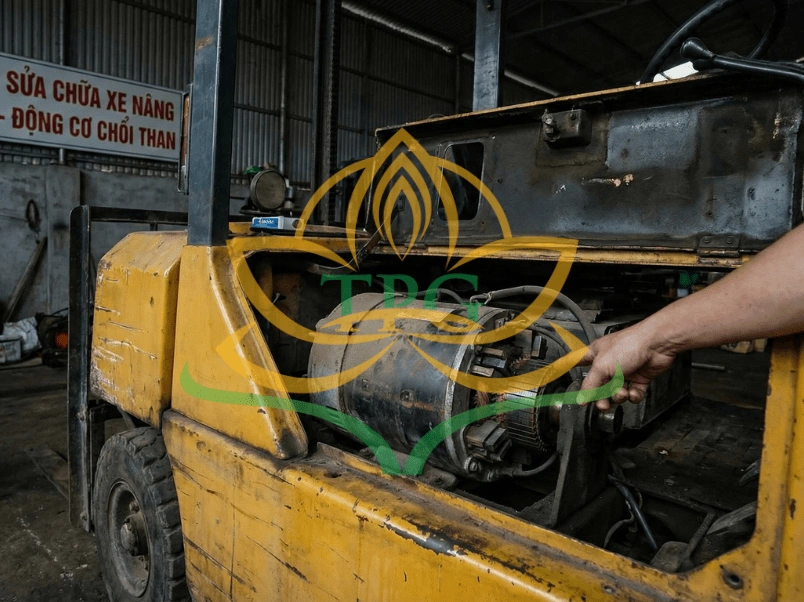

Ứng dụng động cơ chổi than trong xe nâng giá rẻ
Động cơ chổi than thường được lắp đặt ở xe nâng điện tải trọng 1,5–3 tấn thuộc phân khúc giá rẻ, chủ yếu cho motor khởi động và di chuyển.
Ứng dụng chính:
- Motor khởi động: Chổi than giúp xe khởi động nhanh khi pin còn yếu, phù hợp kho bãi nhỏ hoặc ca làm việc ngắn.
- Motor di chuyển: Cung cấp lực kéo ổn định trên sàn phẳng, chịu tải đột ngột tốt (ví dụ nâng pallet 2 tấn từ trạng thái dừng).
- Xe nâng phổ biến: Các mẫu Hangcha, Heli, hoặc một số dòng Trung Quốc giá dưới 300 triệu VNĐ thường dùng động cơ chổi than để giảm chi phí sản xuất.

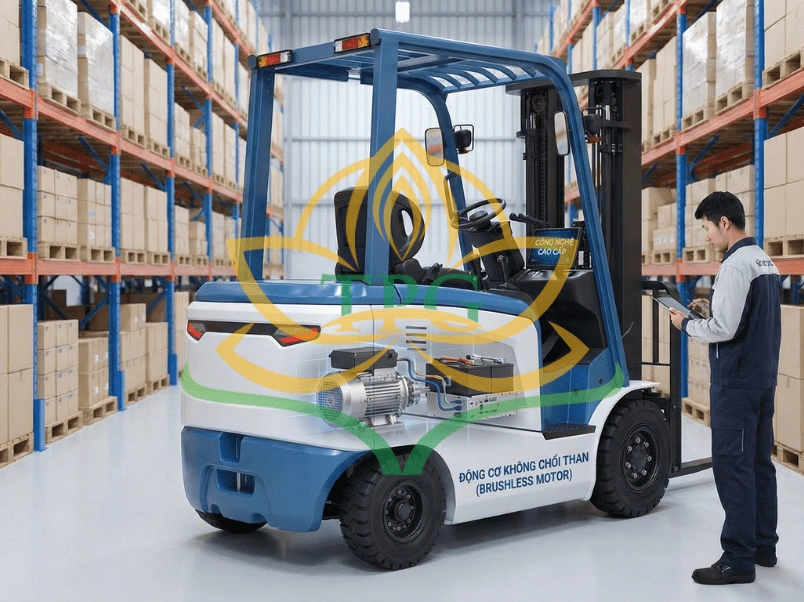

Ứng dụng động cơ không chổi than trong xe nâng cao cấp
Động cơ không chổi than được sử dụng rộng rãi ở xe nâng điện tải trọng 2–5 tấn thuộc dòng cao cấp, tập trung vào motor nâng hạ và di chuyển tự động.
Ứng dụng chính:
- Motor nâng hạ: Điều khiển chính xác tốc độ nâng/thả hàng, phù hợp pallet nặng hoặc thao tác liên tục.
- Motor di chuyển: Vận hành êm, tiết kiệm pin, hỗ trợ xe tự động hóa (AGV) hoặc hệ thống điều khiển từ xa.
- Xe nâng phổ biến: Các mẫu Toyota, Komatsu, Crown, hoặc Jungheinrich điện thường dùng động cơ không chổi than để đạt hiệu suất cao và tuổi thọ dài.
Bảo dưỡng và bảo hành hai loại động cơ trong xe nâng
Bảo dưỡng động cơ chổi than
Động cơ chổi than cần bảo dưỡng định kỳ do chổi than mòn theo thời gian, tương tự việc kiểm tra và thay lốp xe nâng để tránh hỏng hóc đột ngột.
Quy trình bảo dưỡng:
- Kiểm tra chổi than mỗi 300–500 giờ vận hành: Đo độ dày chổi (dưới 5 mm thì thay).
- Thay chổi than carbon: Quy trình gồm tháo nắp motor, thay chổi mới, căn chỉnh áp lực lò xo, kiểm tra cổ góp có mòn không.
- Vệ sinh motor: Loại bỏ bụi carbon tích tụ để tránh tia lửa và ngắn mạch.
- Kiểm tra nhiệt độ vận hành: Nếu motor nóng trên 80°C khi chạy tải, cần kiểm tra hệ thống làm mát.
Bảo dưỡng động cơ không chổi than
Động cơ không chổi than ít cần bảo dưỡng cơ học, chủ yếu tập trung kiểm tra mạch điện tử và kết hợp bảo dưỡng tổng thể xe nâng.
Quy trình bảo dưỡng:
- Kiểm tra bộ điều khiển ESC mỗi 1.000 giờ: Đo điện áp đầu vào/đầu ra, kiểm tra kết nối cảm biến Hall.
- Kiểm tra cảm biến Hall và dây dẫn: Đảm bảo không đứt, oxy hóa; thay nếu tín hiệu yếu.
- Vệ sinh motor: Loại bỏ bụi bẩn bên ngoài stator, không cần mở motor vì không có chổi than.
- Kết hợp kiểm tra tổng thể: Khi thay lốp đặc xe nâng hoặc ép lốp thủy lực, đồng thời kiểm tra motor để đảm bảo xe cân bằng, không rung lắc.

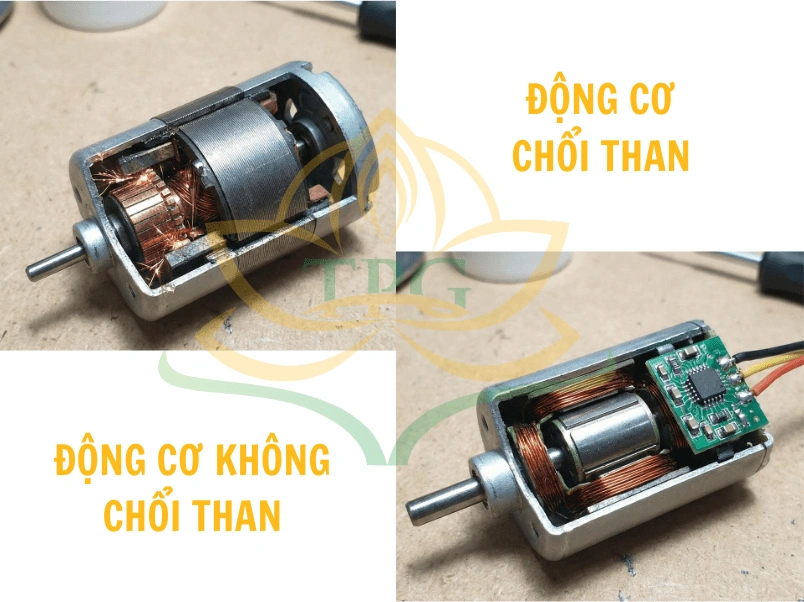

Nên chọn động cơ chổi than hay không chổi than cho xe nâng?
Chi phí ban đầu và chi phí vận hành dài hạn là yếu tố quyết định khi chọn động cơ chổi than hay động cơ không chổi than cho xe nâng.
So sánh chi phí:
- Động cơ chổi than thường rẻ hơn ban đầu nhưng cao hơn về bảo dưỡng và điện năng (hao phí 20–30%).
- Động cơ không chổi than đắt hơn ban đầu nhưng tiết kiệm điện và ít hỏng hóc, hoàn vốn sau 1,5–2 năm nếu xe chạy 8 giờ/ngày.
Chọn động cơ chổi than nếu:
- Xe nâng tải trọng dưới 2 tấn.
- Vận hành dưới 6 giờ/ngày hoặc chỉ dùng ca ngắn.
- Ngân sách hạn chế (xe giá rẻ Hangcha, Heli).
Chọn động cơ không chổi than nếu:
- Xe nâng tải trọng 2–5 tấn.
- Vận hành trên 6–8 giờ/ngày, kho bãi lớn.
- Cần độ chính xác cao (nâng hạ pallet liên tục) và tiết kiệm điện dài hạn (xe Toyota, Komatsu, Crown).
Câu hỏi thường gặp về động cơ chổi than và động cơ không chổi than
1. Động cơ không chổi than có bền hơn trong xe nâng không?
Có, bền hơn gấp 2–3 lần (tuổi thọ 3.000–5.000 giờ so với 500–1.500 giờ), ít hỏng hóc cơ học và chịu tải liên tục tốt hơn.
2. Cách nhận biết hai loại động cơ trong xe nâng?
Mở nắp motor: nếu thấy chổi than carbon và cổ góp kim loại thì là động cơ chổi than; nếu chỉ thấy mạch điện tử, cảm biến Hall và không có chổi thì là động cơ không chổi than.
3. Bảo dưỡng động cơ liên quan gì đến bảo dưỡng xe nâng tổng thể?
Bảo dưỡng động cơ nên kết hợp với kiểm tra lốp đặc xe nâng và ép lốp thủy lực để đảm bảo xe cân bằng, không rung lắc, giảm nguy cơ hỏng motor do tải lệch.
Tổng kết
Bài viết vừa rồi đã chia sẻ cái nhìn đầy đủ cho người xem và 2 loại động cơ chổi than và động cơ không chổi than. Mỗi loại đều có ưu nhược điểm riêng tùy thuộc vào nhu cầu sử dụng, ngân sách và tần suất vận hành của bạn. Lựa chọn đúng loại động cơ không chỉ giúp tiết kiệm chi phí vận hành dài hạn mà còn đảm bảo an toàn lao động trong kho bãi.
