Công ty Tiến Phát rất vui được chia sẻ kiến thức chuyên ngành đến quý vị. Nếu bạn đang muốn tìm hiểu sâu hơn về xe nâng điện là gì và đặc biệt là cấu tạo xe nâng điện, bài viết này sẽ cung cấp một cái nhìn chi tiết nhưng dễ hiểu. Việc nắm rõ các bộ phận chính của xe nâng điện không chỉ giúp bạn hiểu rõ hơn về thiết bị mình đang hoặc sẽ sử dụng, mà còn là nền tảng quan trọng cho việc vận hành hiệu quả và cách bảo dưỡng xe nâng điện đúng cách. Hãy cùng chúng tôi khám phá!
Cấu tạo xe nâng điện gồm những bộ phận nào ?
Một chiếc xe nâng điện hiện đại được hợp thành từ nhiều bộ phận phức tạp, mỗi bộ phận đóng một vai trò riêng. Dưới đây là những thành phần cốt lõi trong cấu tạo xe nâng điện:

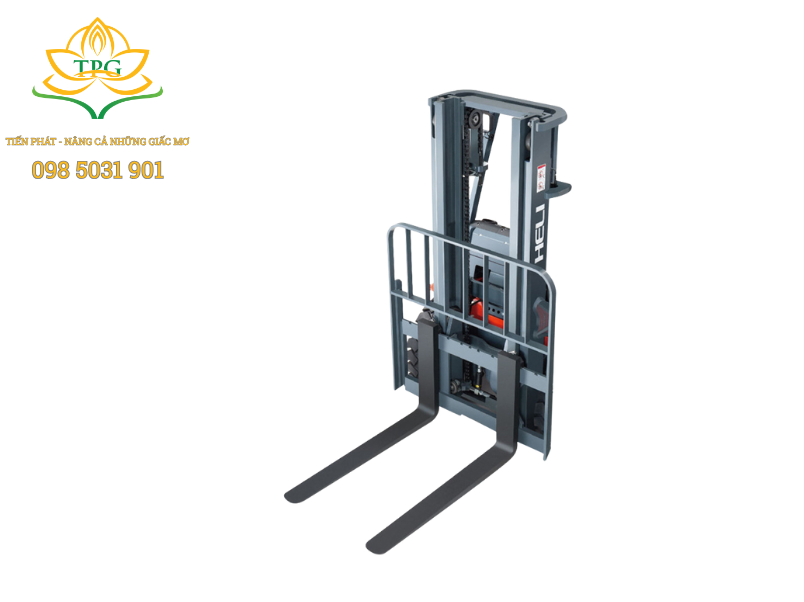

Khung nâng và càng nâng xe điện (Mast and Forks)
Đây là bộ phận trực tiếp thực hiện thao tác nâng hạ hàng hóa.
- Khung nâng (mast): Thường được làm từ thép cường lực, cấu tạo khung nâng xe nâng điện bao gồm các tầng khung lồng vào nhau, có thể trượt lên xuống nhờ hệ thống thủy lực. Tùy theo chiều cao nâng yêu cầu, khung nâng có thể là loại 2 tầng, 3 tầng hoặc thậm chí 4 tầng.
- Càng nâng (forks): Hai thanh kim loại chắc chắn gắn vào giá nâng (carriage) phía trước khung nâng, dùng để đưa vào pallet và giữ hàng hóa.
Hện thống nguồn điện (Power System)
Trái tim cung cấp năng lượng cho toàn bộ hoạt động của xe.
- Bình ắc quy / Pin (Battery): Đây là bộ phận quan trọng nhất trong cấu tạo bình ắc quy xe nâng điện (hoặc pin Lithium-ion). Bình điện xe nâng (hay ắc quy xe nâng) tích trữ năng lượng điện, cung cấp cho motor hoạt động. Việc tìm hiểu về cách sạc xe nâng điện đúng chuẩn cũng rất quan trọng để duy trì tuổi thọ cho bộ phận này.
- Bộ sạc (Charger): Thiết bị chuyển đổi dòng điện xoay chiều thành một chiều để nạp lại cho bình điện.

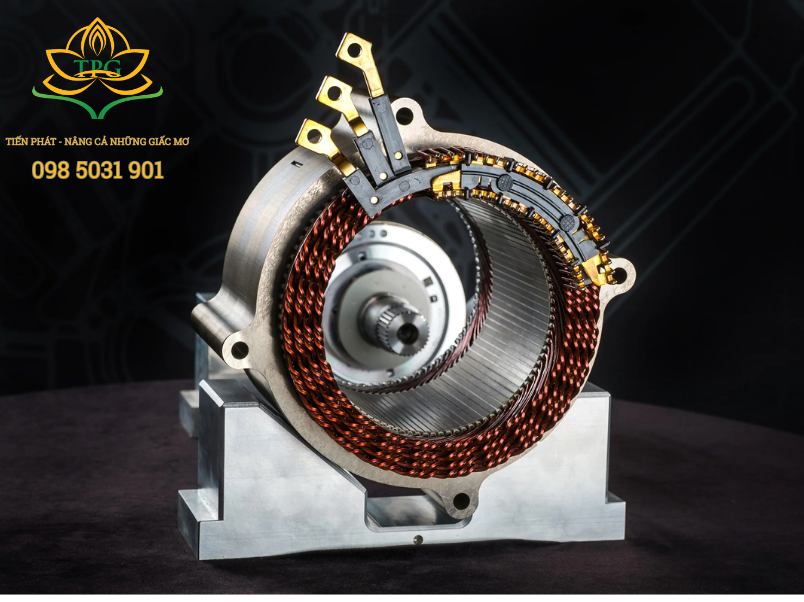

Động cơ điện xe nâng (Electric Motor)
Xe nâng điện thường có ít nhất hai motor xe nâng chính:
- Motor di chuyển (Drive Motor): Cung cấp lực để xe di chuyển tiến hoặc lùi.
- Motor nâng hạ (Hydraulic/Lift Motor): Cung cấp năng lượng cho bơm thủy lực hoạt động, thực hiện việc nâng hạ càng. Cấu tạo motor xe nâng điện thường là loại motor không chổi than hoặc có chổi than, tùy thuộc vào thiết kế và đời xe.
Hệ thống truyền động và bánh xe (Drivetrain and Wheels)
Hệ thống này truyền lực từ motor di chuyển đến bánh xe, giúp xe di chuyển. Cấu trúc có thể là dẫn động cầu trước hoặc cầu sau, tùy loại xe. Bánh xe thường được làm từ cao su đặc hoặc PU (Polyurethane) để đảm bảo độ bền và khả năng bám đường trong nhà xưởng.

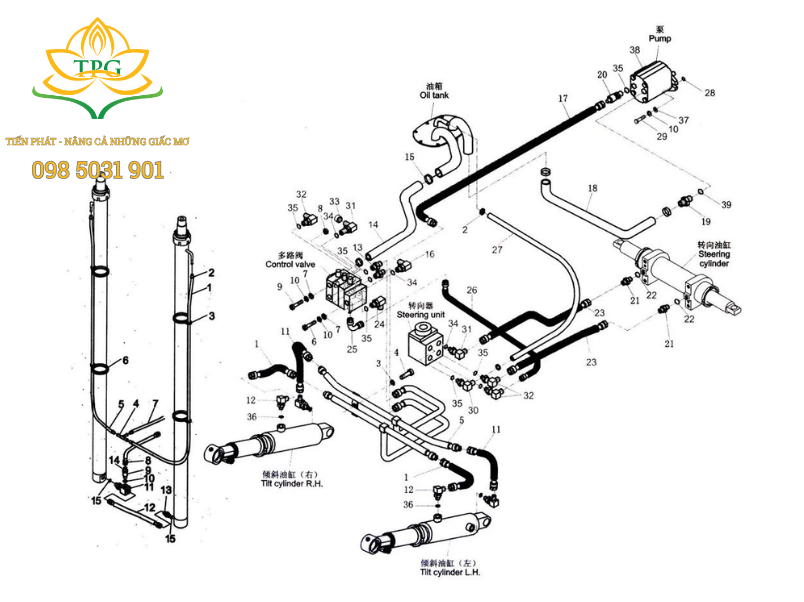

Hệ thống thủy lực Hydraulic System
Cấu tạo hệ thống thủy lực xe nâng điện đóng vai trò then chốt trong việc nâng, hạ và nghiêng khung nâng. Hệ thống này bao gồm:
- Bơm thủy lực (được dẫn động bởi motor nâng hạ).
- Xi lanh thủy lực (lift cylinders, tilt cylinders): Chuyển đổi áp suất dầu thủy lực thành lực cơ học để nâng hạ khung, nghiêng khung.
- Van điều khiển thủy lực.
- Bình chứa dầu thủy lực và các đường ống dẫn.
Hệ thống điều khiển xe nâng Control System
Đây là “bộ não” của xe nâng điện. Cấu tạo hệ thống điều khiển xe nâng điện bao gồm:
- Bộ điều khiển (Controller): Thường là bo mạch điện tử phức tạp (ví dụ: Curtis, ZAPI), có nhiệm vụ nhận tín hiệu từ người vận hành (qua chân ga, cần điều khiển) và điều phối năng lượng từ bình điện đến các motor, điều chỉnh tốc độ, chiều di chuyển, tốc độ nâng hạ. Đây chính là cốt lõi của hệ thống điều khiển xe nâng.
- Các cảm biến và công tắc an toàn.
- Bảng hiển thị thông tin (tình trạng pin, giờ hoạt động, mã lỗi…).

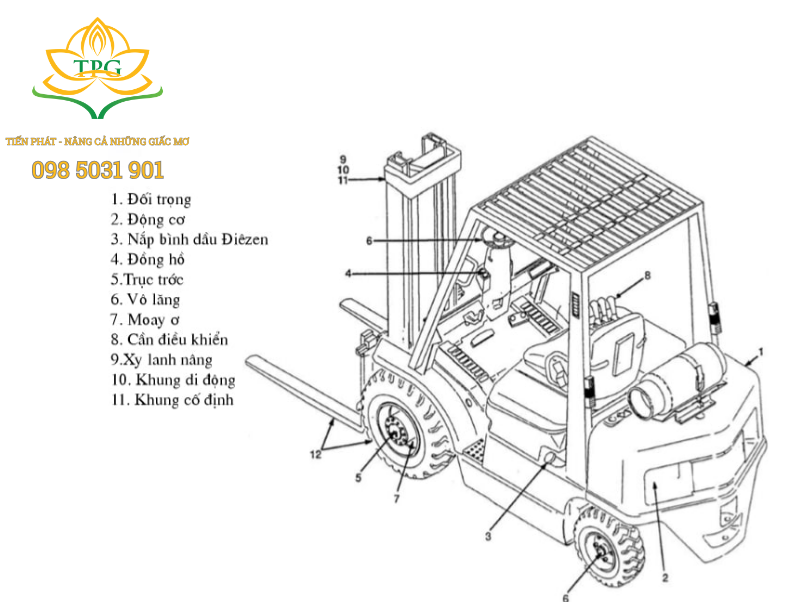

Khung gầm, thân xe và đối trọng xe nâng điẹn
- Khung gầm (Chassis): Là bộ khung sườn chính, nơi gắn kết tất cả các bộ phận khác của xe.
- Thân xe (Body): Phần vỏ bảo vệ bên ngoài.
- Đối trọng (Counterweight): Khối kim loại nặng, thường đặt ở phía sau xe, có tác dụng cân bằng với tải trọng hàng hóa phía trước, đảm bảo xe không bị lật khi nâng hàng.

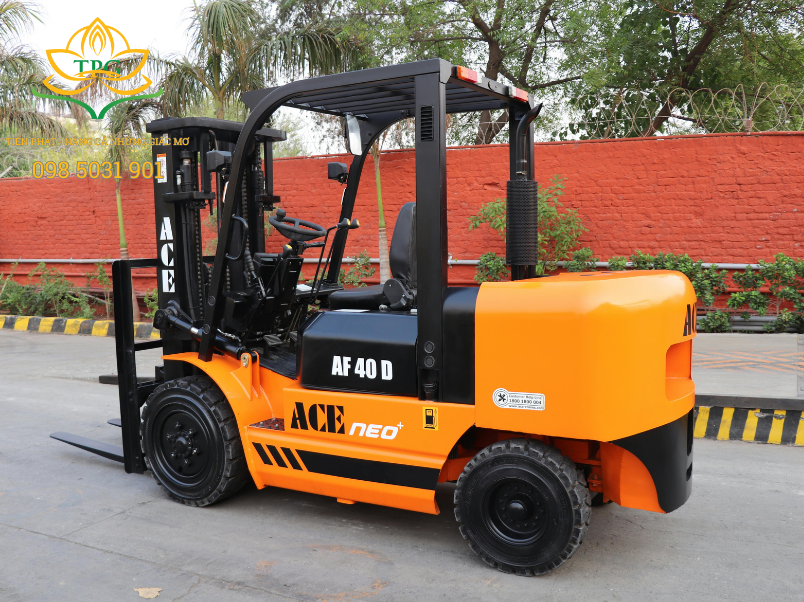

Nguyên lý hoạt động cơ bản của xe nâng điện
Sau khi tìm hiểu về cấu tạo, chúng ta sẽ xem xe nâng điện hoạt động ra sao. Nguyên lý hoạt động của xe nâng điện khá đơn giản:
- Năng lượng từ bình điện xe nâng (ắc quy hoặc pin Lithium) được cung cấp đến bộ điều khiển trung tâm.
- Khi người vận hành tác động vào cần điều khiển hoặc chân ga, bộ điều khiển sẽ gửi tín hiệu và điều phối dòng điện đến motor di chuyển, làm xe chạy tiến hoặc lùi.
- Khi người vận hành tác động vào cần nâng hạ hoặc nghiêng, bộ điều khiển sẽ cấp điện cho motor nâng hạ (motor thủy lực). Motor này làm quay bơm thủy lực, tạo áp suất dầu đẩy xi lanh thủy lực hoạt động, từ đó nâng/hạ hoặc nghiêng khung nâng và càng nâng.
Việc hình dung một sơ đồ cấu tạo xe nâng điện sẽ giúp bạn dễ hiểu hơn về sự kết nối và tương tác giữa các bộ phận này.

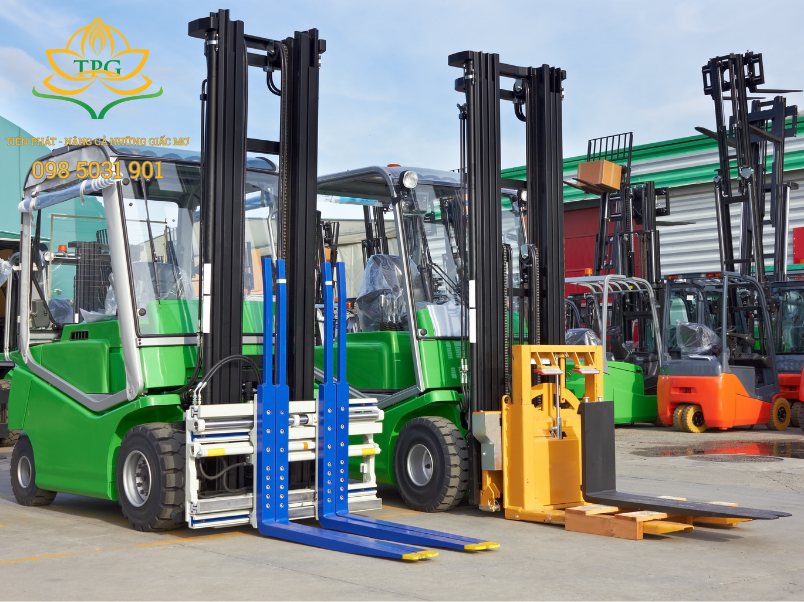

Đặc điểm riêng về cấu tạo của xe nâng điện
Mặc dù có những bộ phận chung, cấu tạo xe nâng điện đứng lái, ngồi lái hay 3 bánh cũng có những điểm khác biệt để phù hợp với mục đích sử dụng:
- Cấu tạo xe nâng điện đứng lái: Thường có khoang vận hành nhỏ gọn, tay lái dạng cần gạt (tiller arm) tích hợp các nút điều khiển, phù hợp cho không gian hẹp.
- Cấu tạo xe nâng điện ngồi lái: Có cabin rộng hơn với ghế ngồi, vô lăng, các pedal điều khiển tương tự ô tô, mang lại sự thoải mái cho ca làm việc dài.
- Cấu tạo xe nâng điện 3 bánh: Thiết kế với một bánh lái đơn hoặc kép phía sau, giúp xe có bán kính quay vòng nhỏ, linh hoạt hơn so với xe 4 bánh.
- Các dòng xe nâng điện mini thường có cấu tạo đơn giản hơn, tập trung vào tính nhỏ gọn và dễ vận hành.
Vì sao cần phải hiểu rõ cấu tạo của xe nâng điện ?
Hiểu rõ cấu tạo giúp bạn sử dụng xe nâng điện an toàn hơn. Ví dụ, biết về đối trọng giúp bạn ý thức hơn về giới hạn tải trọng. Nắm được các bộ phận trong hệ thống điều khiển giúp bạn nhận biết các cảnh báo khi sử dụng và tuân thủ tiêu chuẩn an toàn xe nâng.
Về cách bảo dưỡng xe nâng điện, việc này cũng gắn liền với cấu tạo:
- Kiểm tra pin (mức dung dịch, đầu cọc đối với ắc quy chì; tình trạng sạc đối với pin Lithium).
- Vệ sinh xe nâng điện thường xuyên, đặc biệt khu vực motor, bộ điều khiển, và các điểm kết nối điện.
- Kiểm tra dầu thủy lực, các ống dẫn.
- Kiểm tra và thay thế linh kiện hao mòn như bánh xe, má phanh, chổi than motor (nếu có).
Kết luận
Việc tìm hiểu về cấu tạo xe nâng điện và nguyên lý hoạt động của xe nâng điện không chỉ thỏa mãn sự tò mò mà còn là kiến thức nền tảng giúp người sử dụng vận hành xe an toàn, hiệu quả và kéo dài tuổi thọ thiết bị. Mỗi bộ phận, từ bình ắc quy xe nâng điện đến khung nâng hay hệ thống điều khiển, đều đóng góp vào sự vận hành trơn tru của toàn bộ cỗ máy.
Công ty Tiến Phát hy vọng những thông tin chi tiết này đã giúp bạn có cái nhìn rõ ràng hơn về cấu trúc bên trong của một chiếc xe nâng điện. Nếu bạn có bất kỳ câu hỏi nào hoặc cần tư vấn sâu hơn về các giải pháp xe nâng, đừng ngần ngại liên hệ với chúng tôi.
